IS型單級單吸離心泵的結構介紹

瀏覽次數:0

大東海泵業無錫有限公司是一家專業的單級單吸離心泵生產廠家。在客戶單級單吸離心泵選型時,我公司水泵廠家會提供完善的單級單吸離心泵型號、單級單吸離心泵價格等售前服務,以供客戶參考,并且我水泵廠家能為客戶提供定制泵業產品的服務。本條產品資訊是關于IS型單級單吸離心泵的結構介紹的知識:

大東海泵業商標

單級離心泵由于其用途的不同,有很多型號,它們的結構也各不相同。在此,只介紹較常用的IS型和S型兩種單級離心泵的結構。
IS型泵屬于單級單吸懸臂式離心泵,該系列泵是我國第 一個按國際標準設計、研制的,全系列共有29個品種,結構可靠、振動小、噪聲低、效率高、吸人壓力不大于0. 3MPa,較老型號B型泵具有更廣泛的優點,適用于化工生產連續操作的要求。IS型泵適用于輸送清水和性質與水相似的液體,流量范圍為6. 3~400mVh,揚程范圍為8~125m,配用電動機功率為0 5~55kW,工作溫度在80℃度下,工作轉速為2900r/min或1450r/min。

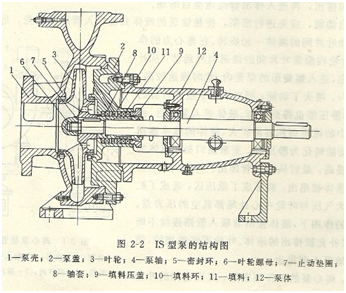

圖2-2所示為IS型離心泵的結構圖。主要有泵殼、泵蓋、葉輪、泵軸、密封環、軸套、泵體、填料及填料壓蓋等組成。通過加長彈性聯軸器使泵軸與電動機相聯接,自進口方向看葉輪逆時針旋轉。檢修時,拆下加長聯軸器的中間連接體,即可取下泵的轉子,故檢修方便。
大東海泵業IS泵結構圖
正常工作時,泵軸4及葉輪3等組成的轉動部件,由電動機通過聯軸器帶動一起運轉,使葉輪內的液體產生離心力,獲得一定的能量后從出口排出;同時,由于葉輪人口處負壓的作用,將液體由人口吸人葉輪,使液體不斷地由入口經葉輪送至出口。為防止葉輪出口處的高壓液體從泵殼內回流至葉輪入口,造成內泄漏,在泵體上鑲有密封環5,密封環與葉輪入口處的間隙較小,能起到一定的密封作用。為防止葉輪出口的高壓液體經葉輪背側沿泵軸泄漏至泵外,造成外泄漏,在軸套與泵蓋之間留有填料函,裝上填料,并以填料壓蓋將填料壓緊,阻止液體外泄。
液體以低壓進入葉輪,而在高壓下流出葉輪,也就是說,葉輪人口處液體的壓力較低,葉輪背側的壓力較高,而且由于葉輪前后蓋板形狀的不對稱,使得葉輪兩側受到的液體壓力不相等,因而產生了軸向推力,如圖2-3所示。這個軸向推力作用在葉輪上,通過葉輪螺母傳遞到整個轉子上,使泵的整個轉子發生向葉輪吸人口方向的竄動,引起泵的振動,軸承發熱,甚至損壞零件。為避免軸向推力的不良影響,圖2 2所示的IS型泵采用了在葉輪后蓋板開平衡孔圖2 3離心泵軸向力示意圖的方法。即在葉輪的后側用鉆頭鉆出小孔,并在泵蓋與葉輪后蓋板之間加工出類似干密封環的結構,使葉輪背側一部分的壓力與人口壓力相等,從而平衡掉絕大部分的軸向推力。
大東海泵業離心泵軸向力示意圖

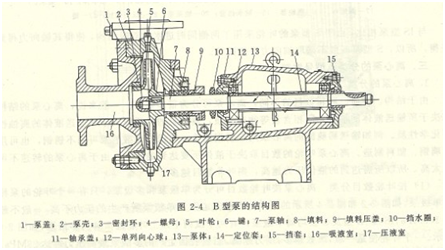

單級懸臂式離心泵有前開門式和后開門式兩種結構。前開門式為葉輪前面為泵蓋,后面為泵殼;而后開門式與前開門式相反,葉輪前面為泵殼,后面為泵蓋。圖2-2所示的IS型泵的結構為后開門式,圖2-4所示的B型泵的結構為前開門式.
大東海泵業B型泵結構圖
